GS® Eyelets
Bushings and Grommets

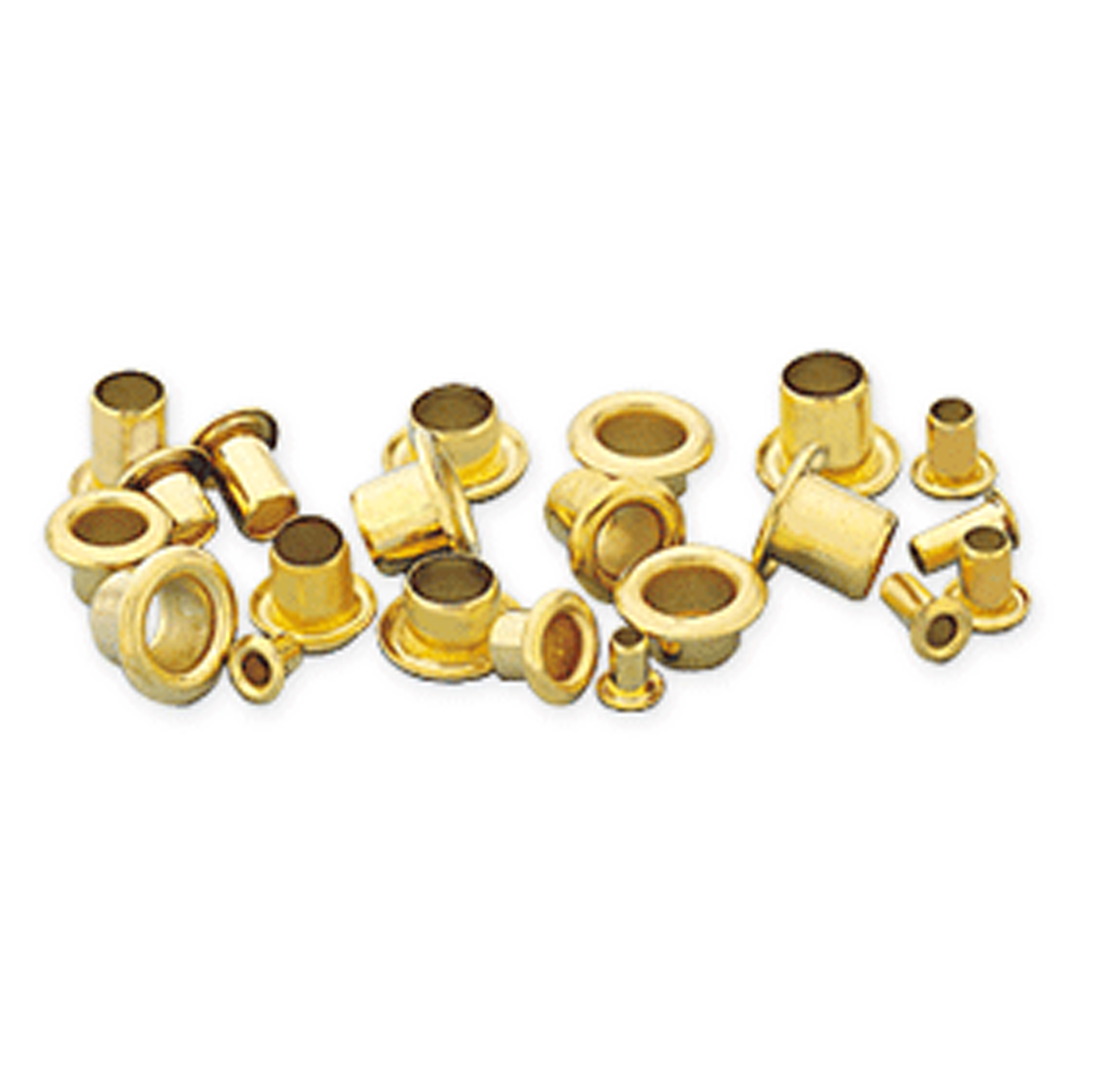

The Stimpson GS® (graduated size) Eyelet group consists of a matrix of 72 eyelets where the length and outside barrel diameters are graduated by 1/32”. Scroll down for a chart of eyelet dimensions and use the tabs for more information.
This grouping will meet the requirements of most general purpose eyeleting applications.
GS® Eyelets are most commonly requested in brass, and are normally inventoried in large quantities. GS® Eyelets can also be made from steel, stainless steel, aluminum, and copper.
Item # |
Nominal Hole Diameter |
Outside Diameter |
Flange Diameter |
Metal Thickness |
Length Under Flange |
Keywords |
---|---|---|---|---|---|---|
GS® 2 Series | Nominal Hole Diameter N/A 2/32 in | Outside Diameter N/A .059 in | Flange Diameter N/A .105 in | Metal Thickness N/A .007 in | Length Under Flange N/A 2/32 to 7/32 | Keywords N/A stimpson, gs eyelet, eyelets, eyelet |
GS® 3 Series | Nominal Hole Diameter N/A 3/32 in | Outside Diameter N/A .089 in | Flange Diameter N/A .150 in | Metal Thickness N/A .009 in | Length Under Flange N/A 3/32 to 12/32 | Keywords N/A stimpson, gs eyelet, eyelets, eyelet |
GS® 4 Series | Nominal Hole Diameter N/A 4/32 in | Outside Diameter N/A .121 in | Flange Diameter N/A .200 in | Metal Thickness N/A .0095 in | Length Under Flange N/A 3/32 to 12/32 | Keywords N/A stimpson, gs eyelet, eyelets, eyelet |
GS® 5 Series | Nominal Hole Diameter N/A 5/32 in | Outside Diameter N/A .152 in | Flange Diameter N/A .245 in | Metal Thickness N/A .010 in | Length Under Flange N/A 3/32 to 12/32 | Keywords N/A stimpson, gs eyelet, eyelets, eyelet |
GS® 6 Series | Nominal Hole Diameter N/A 6/32 in | Outside Diameter N/A .183 in | Flange Diameter N/A .290 in | Metal Thickness N/A .0105 in | Length Under Flange N/A 3/32 to 14/32 | Keywords N/A stimpson, gs eyelet, eyelets, eyelet |
GS® 7 Series | Nominal Hole Diameter N/A 6/32 in | Outside Diameter N/A .215 in | Flange Diameter N/A .340 in | Metal Thickness N/A .011 in | Length Under Flange N/A 3/32 to 14/32 | Keywords N/A stimpson, gs eyelet, eyelets, eyelet |
GS® 8 Series | Nominal Hole Diameter N/A 8/32 in | Outside Diameter N/A .246 in | Flange Diameter N/A .385 in | Metal Thickness N/A .011 in | Length Under Flange N/A 3/32 to 14/32 | Keywords N/A stimpson, gs eyelet, eyelets, eyelet |
