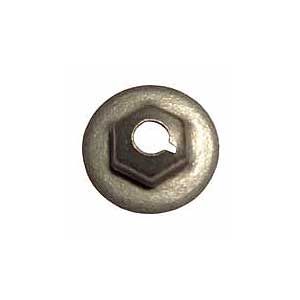

Stamped Washer Type Self-Locking Hex Locknuts®
Shaft & Bolt Retainers

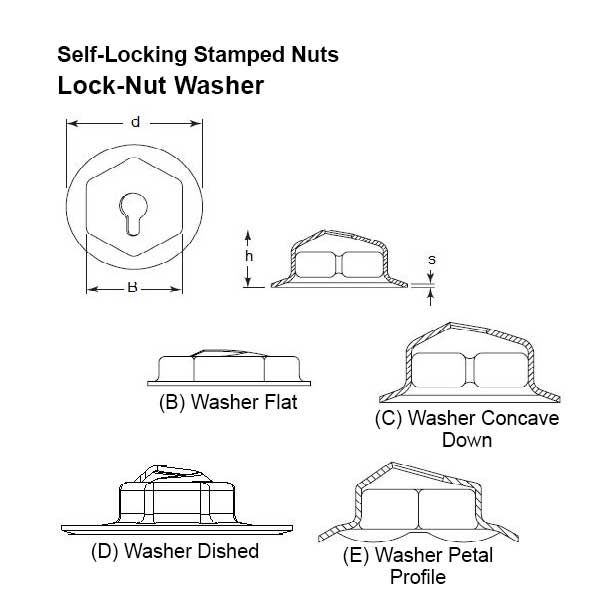

Stamped Washer Type Lock Nuts are self-locking and provide a base that can cover larger clearance holes without the use of a separate loose washer. They combine the functionality of a hex nut, lock washer and flat washer to prevent back-off from vibration and thermal stress. Sealants can be applied for reduced moisture and noise intrusion.
1 2
Item # |
Item Name |
Screw Size |
Height |
Diameter |
---|---|---|---|---|
70006733 | N/A 0.437 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 6-32 | Height N/A 0.204 in | Diameter N/A 0.437 in |
02P604002-06Q | N/A 0.437 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 6-32 | Height N/A 0.204 in | Diameter N/A 0.437 in |
02P604003-03Q | N/A 0.531 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 6-32 | Height N/A 0.212 in | Diameter N/A 0.531 in |
02P604008-01Q | N/A 0.468 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 8-32 | Height N/A 0.212 in | Diameter N/A 0.468 in |
02P604008-03Q | N/A 0.468 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 8-32 | Height N/A 0.212 in | Diameter N/A 0.468 in |
02P604008-06Q | N/A 0.468 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 8-32 | Height N/A 0.212 in | Diameter N/A 0.468 in |
02P604008-11Q | N/A 0.368 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 8-32 | Height N/A 0.212 in | Diameter N/A 0.368 in |
02P604010-01Q | N/A 0.625 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 8-32 | Height N/A 0.234 in | Diameter N/A 0.625 in |
02P604010-03Q | N/A 0.625 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 8-32 | Height N/A 0.234 in | Diameter N/A 0.625 in |
02P604013-03Q | N/A 0.50 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 10-32 | Height N/A 0.218 in | Diameter N/A 0.50 in |
02P604014-06Q | N/A 0.625 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 10-32 | Height N/A 0.239 in | Diameter N/A 0.625 in |
70006730 | N/A 0.50 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 10-24 | Height N/A 0.231 in | Diameter N/A 0.50 in |
70008182 | N/A 0.50 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 10-24 | Height N/A 0.231 in | Diameter N/A 0.50 in |
02P604017-03Q | N/A 0.50 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 10-24 | Height N/A 0.231 in | Diameter N/A 0.50 in |
02P604019-03Q | N/A 0.625 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 10-24 | Height N/A 0.249 in | Diameter N/A 0.625 in |
02P604021-03Q | N/A 0.75 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 10-24 | Height N/A 0.269 in | Diameter N/A 0.75 in |
02P604028-01Q | N/A 0.593 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 1/4-20 | Height N/A .261 in | Diameter N/A 0.593 in |
02P604028-03Q | N/A 0.593 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 1/4-20 | Height N/A .261 in | Diameter N/A 0.593 in |
02P604028-06Q | N/A 0.593 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 1/4-20 | Height N/A .261 in | Diameter N/A 0.593 in |
02P604029-03Q | N/A 0.687 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 1/4-20 | Height N/A 0.276 in | Diameter N/A 0.687 in |
02P604030-03Q | N/A 0.812 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 1/4-20 | Height N/A 0.292 in | Diameter N/A 0.812 in |
02P604032-03Q | N/A 1 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 1/4-20 | Height N/A 0.320 in | Diameter N/A 1 in |
70006731 | N/A 0.812 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 5/16-18 | Height N/A 0.299 in | Diameter N/A 0.812 in |
70006732 | N/A 0.812 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 5/16-18 | Height N/A 0.299 in | Diameter N/A 0.812 in |
70008824 | N/A 0.812 Inch (in) Diameter Stamped Washer Type Self-Locking Hex Locknut® | Screw Size N/A 5/16-18 | Height N/A 0.299 in | Diameter N/A 0.812 in |
